JRMP 协议介绍

JRMP(Java Remote Method Protocol)是为 Java RMI 设计的专有协议,负责处理 RMI 调用的实际网络传输。它是基于 TCP 的,确保了通信的可靠性和有序性。也就是说:RMI 使用 JRMP 协议来处理网络通信。

当然,RMI 并不止支持 JRMP 这一种协议,还可以使用比如 IIOP 协议来进行网络通信。

ysoserial 中的 JRMP 模块

通常有两种利用方式。

第一种:payloads/JRMPListener + exploit/JRMPClient

第二种:exploit/JRMPListener + payloads/JRMPClient

接下来我们会逐个分析这四个类。

payloads/JRMPListener + exploit/JRMPClient

ysoserial 中的 exploit/JRMPClient 是作为攻击方的代码,一般会结合 payloads/JRMPLIstener 使用,攻击流程就是:

1、先往存在漏洞的服务器发送 payloads/JRMPLIstener ,服务器反序列化该 payload 后,会开启一个 rmi 服务并监听在设置的端口

2、然后攻击方在自己的服务器使用 exploit/JRMPClient 与存在漏洞的服务器进行通信,并且发送一个可命令执行的 payload,从而达到命令执行的结果。

在 payloads/JRMPListener 的代码注释中,作者已经给出了调用链,这与我们在上一篇文章中分析的 UnicastRemoteObject 调用链一致,就不再赘述:

1
2
3
4
5
6
7
8
9
10
11
/**
* Gadget chain:
* UnicastRemoteObject.readObject(ObjectInputStream) line: 235
* UnicastRemoteObject.reexport() line: 266
* UnicastRemoteObject.exportObject(Remote, int) line: 320
* UnicastRemoteObject.exportObject(Remote, UnicastServerRef) line: 383
* UnicastServerRef.exportObject(Remote, Object, boolean) line: 208
* LiveRef.exportObject(Target) line: 147
* TCPEndpoint.exportObject(Target) line: 411
* TCPTransport.exportObject(Target) line: 249
* TCPTransport.listen() line: 319

调用的顺序是从上往下,我们先来分析 payloads/JRMPListener 类。

payloads/JRMPListener

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
public class JRMPListener extends PayloadRunner implements ObjectPayload<UnicastRemoteObject> {

public UnicastRemoteObject getObject(final String command) throws Exception {
int jrmpPort = Integer.parseInt(command);
UnicastRemoteObject uro = Reflections.createWithConstructor(
ActivationGroupImpl.class,
RemoteObject.class,
new Class[]{
RemoteRef.class
},
new Object[]{
new UnicastServerRef(jrmpPort)
});

Reflections.getField(UnicastRemoteObject.class, "port").set(uro, jrmpPort);
return uro;
}


public static void main(final String[] args) throws Exception {
PayloadRunner.run(JRMPListener.class, args);
}
}

它的 getObject 方法就是用来获取一个 UnicastRemoteObject 对象,这个对象被反序列化就会开启监听。

getObject 方法有一个参数,就是要设置的端口号,当目标服务器反序列化 UnicastRemoteObject 对象时,开启监听就是监听这个端口。

接着调用了 Reflections 的 createWithConstructor 方法。Reflections 是 ysoserial 中自定义的类,位于 ysoserial.payloads.util 包中。Reflections 的 createWithConstructor 方法:

1
2
3
4
5
6
7
8
public static <T> T createWithConstructor ( Class<T> classToInstantiate, Class<? super T> constructorClass, Class<?>[] consArgTypes, Object[] consArgs )
throws NoSuchMethodException, InstantiationException, IllegalAccessException, InvocationTargetException {
Constructor<? super T> objCons = constructorClass.getDeclaredConstructor(consArgTypes);
setAccessible(objCons);
Constructor<?> sc = ReflectionFactory.getReflectionFactory().newConstructorForSerialization(classToInstantiate, objCons);
setAccessible(sc);
return (T)sc.newInstance(consArgs);
}

这个方法有四个参数,第一个参数是要被实例化的类,第二个参数是要被获取构造方法的类,第三个和第四个参数则分别是构造方法需要的参数类型和参数值。

所以这里调用 Reflections 的 createWithConstructor 方法实际是利用 RemoteObject 的构造方法创建了一个 ActivationGroupImpl 对象,并将 new UnicastServerRef(jrmpPort) 作为构造方法的参数:

最后用 UnicastRemoteObject 接收,完成了向上转型。由于 ActivationGroupImpl 继承了 ActivationGroup ,ActivationGroup 又继承了 UnicastRemoteObject ,且 ActivationGroupImpl 和 ActivationGroup 都没有重写 readObject 方法,所以当 ActivationGroupImpl 对象被反序列化时,会调用 UnicastRemoteObject 的 readObject 方法。

事实上,这里除了使用 ActivationGroupImpl 类,直接使用 UnicastRemoteObject 类也是可以的。

后面主函数中调用的 PayloadRunner.run 方法就是先调用 JRMPListener 的 getObject 方法,将获取到的对象序列化再反序列化,只是测试用的。

那么到这里 payloads/JRMPListener 就分析完了,接下来分析 exploit/JRMPClient 。

exploit/JRMPClient

作者在本类的注释中说明了 exploit/JRMPClient 的功能:

  1. 目标是远程 DGC ,只要有监听,那么就一定存在 DGC(分布式垃圾回收)。
  2. 不反序列化任何数据,意思是不接收服务端发送的任何数据,这样就避免了被反过来攻击。
1
2
3
4
5
6
7
8
9
10
/**
* Generic JRMP client
*
* Pretty much the same thing as {@link RMIRegistryExploit} but
* - targeting the remote DGC (Distributed Garbage Collection, always there if there is a listener)
* - not deserializing anything (so you don't get yourself exploited ;))
*
* @author mbechler
*
*/

exploit/JRMPClient 中有一个主要的方法 makeDGCCall 和一个静态内部类 MarshalOutputStream 。

makeDGCCall 方法
  1. 参数说明

    • hostname:目标主机名或 IP 地址。
    • port:目标主机的端口号。
    • payloadObject:需要发送的序列化对象。

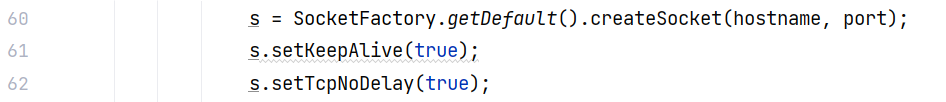

  2. 建立连接

    • SocketFactory.getDefault().createSocket(hostname, port):通过默认的套接字工厂创建与目标主机的 TCP 连接。
    • s.setKeepAlive(true):启用 TCP 的保活功能,以保持连接活跃。
    • s.setTcpNoDelay(true):禁用 Nagle 算法,立即发送数据,而不等待更多的数据。
  3. 准备数据流

    • DataOutputStream:包装 OutputStream,以便写入原始数据类型。

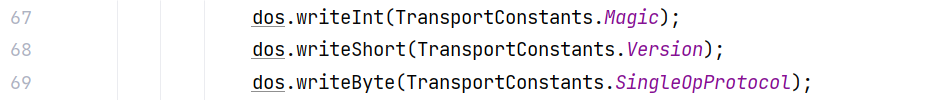

  4. 发送 RMI 协议的标志和版本信息

    • Magic:RMI 协议的标识符,用于验证连接。
    • Version:协议版本号。
    • SingleOpProtocol:指示该连接只用于单次操作。
  5. 发送 DGC 操作的调用标志

    • 发送一个字节,表示是一次 RMI 调用。

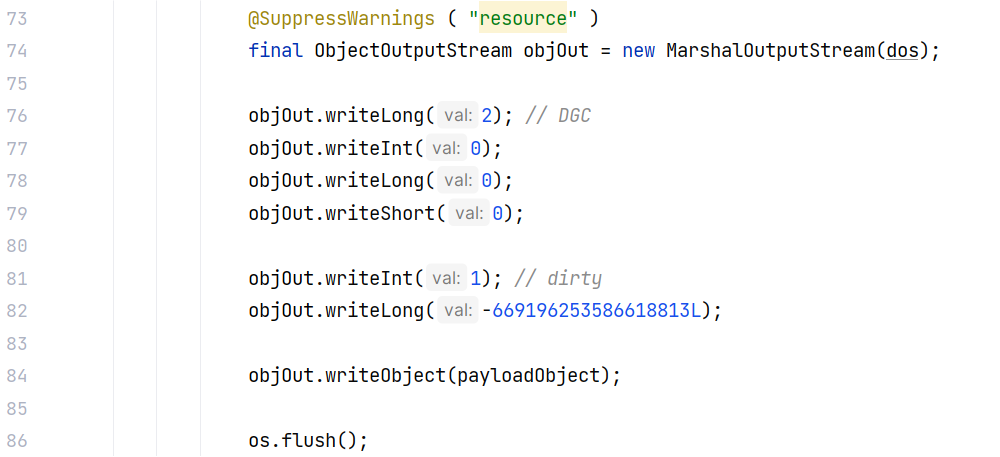

  6. 序列化对象并发送

    • MarshalOutputStream 就是 exploit/JRMPClient 的静态内部类,一个自定义的 ObjectOutputStream 的子类,用于序列化对象。MarshalOutputStream 中并没有重写 writeLong 、writeInt 等方法,实际还是调用的 ObjectOutputStream 中的方法。
    • 发送一些固定的标识符和数据,用于 DGC 协议。
    • 最后,序列化并发送 payloadObject

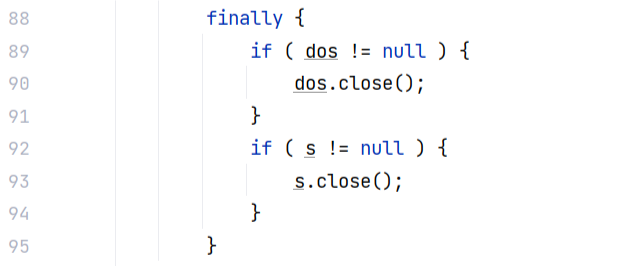

  7. 清理资源

    • 确保在方法结束时关闭数据流和套接字,以释放资源。
main 方法

在主函数中先是判断了一下参数长度是否小于 4 ,如果小于 4 的话输出报错信息: ,这意味这要想成功运行 exploit/JRMPClient 需要提供四个参数:主机地址、端口号、payload 类型、payload 参数(也就是要执行的命令),就像这样:

接着用 Utils.makePayloadObject 创建 payload 对象,这里用到了参数 3 和参数 4 。Utils 是 ysoserial 中自定义的工具类,位于 ysoserial.payloads 包中,它的 makePayloadObject 方法会根据要使用的 gadget 和要执行的命令创建 payload 对象。这里就不深究了。

最后就是调用 makeDGCCall 方法将 payload 对象序列化发送到目标地址。

DGC 处理逻辑

客户端发送的 payload ,其实是利用了服务端的 DGC 机制来反序列化,那么就具体来看 DGC 端的处理逻辑。

DGC 创建

在远程对象导出的时候,最终我们是来到了 ObjectTable 的 putTarget(Target) 方法。

回顾一下远程对象导出流程:

1
2
3
4
5
6
7
8
9
UnicastRemoteObject#exportObject(Remote, UnicastServerRef)
UnicastServerRef#exportObject(Remote, Object, boolean)
-> Util#createProxy(Class<?>, RemoteRef, boolean) // 创建代理对象
-> LiveRef#exportObject(Target)
TCPEndpoint#exportObject(Target)
TCPTransport#exportObject(Target)
-> TCPTransport#listen() // 开启监听
-> Transport#exportObject(Target)
ObjectTable#putTarget(Target) // 远程对象导出

ObjectTable 的 putTarget 方法:

这里调用了 DGCImpl 的静态变量 dgcLog ,那么在调用静态变量之前就会对 DGCImpl 进行初始化,就会执行 DGCImpl 的静态代码块。

DGCImpl 的静态代码块就是新开一个线程,获取一个 DGCImpl 对象,然后把 DGCImpl 对象封装进一个 Target 对象里面,最后又调用

ObjectTable 的 putTarget 方法将这个 Target 对象注册到 ObjectTable 中,使其可以通过 RMI 系统访问:

以上就是 DGC 被创建的过程。

DGC 调用

当客户端向服务端发起通信时,服务端会调用 TCPTransport 的 handleMessages 来处理请求,与 RMI 调用相似。

来回顾一下服务端的处理逻辑:

1
2
3
4
5
TCPTransport$ConnectionHandler.run0
TCPTransport.handleMessages
Transport.serviceCall
UnicastServerRef.dispatch
UnicastServerRef.oldDispatch

而最终调用 RegistryImpl_Skel 的 dispatch 还是 DGCImpl_Skel 的 dispatch 是在 Transport.serviceCall 方法中判断的。

exploit/JRMPClient 的 makeDGCCall 方法向数据流中写入了很多数据,我们可以看看这些数据是如何被接收的。

TCPTransport$ConnectionHandler.run0 方法从数据流中读取数据,这里读取一个 int 数据:

然后又读取一个 short 数据:

然后又读取一个 byte 数据,进入 switch 选择语句:

这与 exploit/JRMPClient 的 makeDGCCall 方法第四步:发送 RMI 协议的标志和版本信息,相对应起来了。

由于前面客户端发送的是 TransportConstants.SingleOpProtocol,所以这里进入 case TransportConstants.SingleOpProtocol ,也就会调用 handleMessages 。

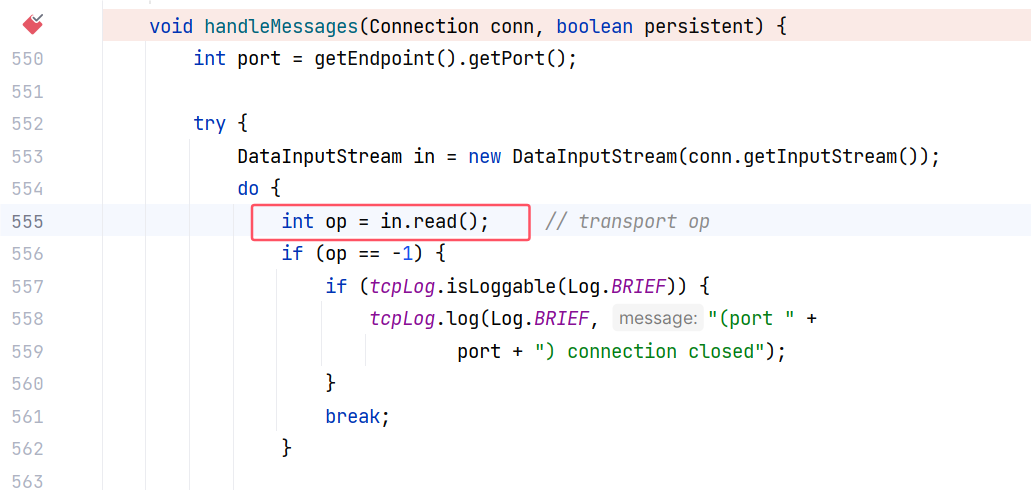

在 TCPTransport 的 handleMessages 方法中也有与 exploit/JRMPClient 的 makeDGCCall 方法第五步对应的 read 方法的调用:

接下来调用 Transport 的 serviceCall 方法:

跟进 Transport 的 serviceCall 方法:

可以看到,这里定义了一个参数 id ,这个 id 是通过读取参数 call 的输入流来获取的。

跟进一下 ObjID.read 方法:

这里读取了一个 long 数据。

再跟进 UID.read 方法:

连续读取了 int、long、short 数据。

这两步与 exploit/JRMPClient 的 makeDGCCall 方法的第六步相对应,那里写入的数值正是用来设置这个 id 值的,往后看会发现这样设置是为了使 id 值与 dgcID 相等。

回到 Transport 的 serviceCall 方法,接着对这个 id 进行一个判断,如果 id 等于 dgcID ,那么会将 Transport 对象设置为空,否则设置成当前类。之后又会利用 id 和这个 Transport 对象构造一个 Target 对象:

调试起来会发现 dgcID 的值如图所示,而此时 id 的值与之相等:

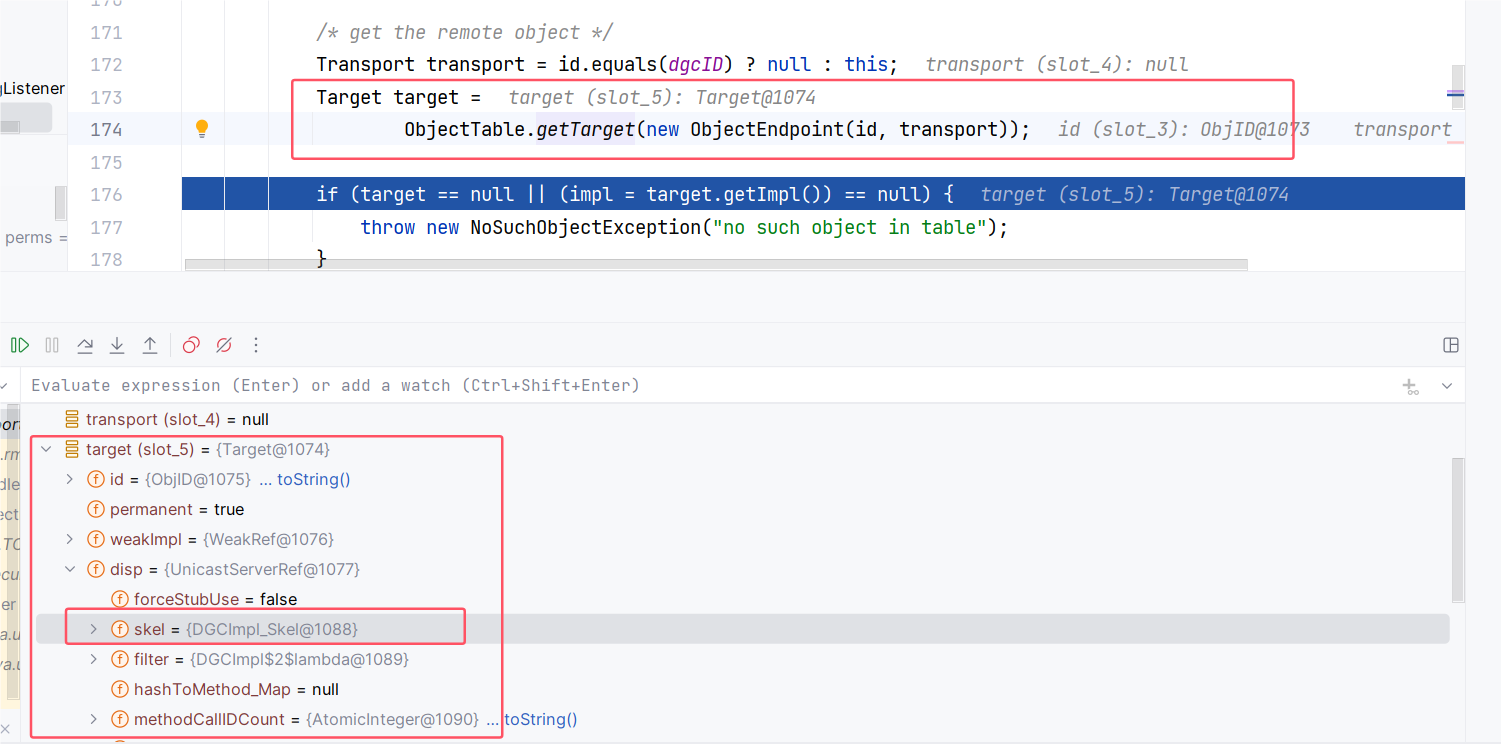

此时获取到的 Target 对象中包含的 skel 就已经是 DGCImpl_Skel 对象了,所以其实在这里就决定了最后调用的是 RegistryImpl_Skel 还是 DGCImpl_Skel :

然后获取 Target 对象中的 disp 属性,也就是一个 UnicastServerRef 对象,最后调用 UnicastServerRef 的 dispatch 方法:

UnicastServerRef 的 dispatch 方法会调用其 oldDispatch 方法,还读取了一个 int 数据,将 num 设置为 1 ,然后作为 oldDispatch 的 参数传入:

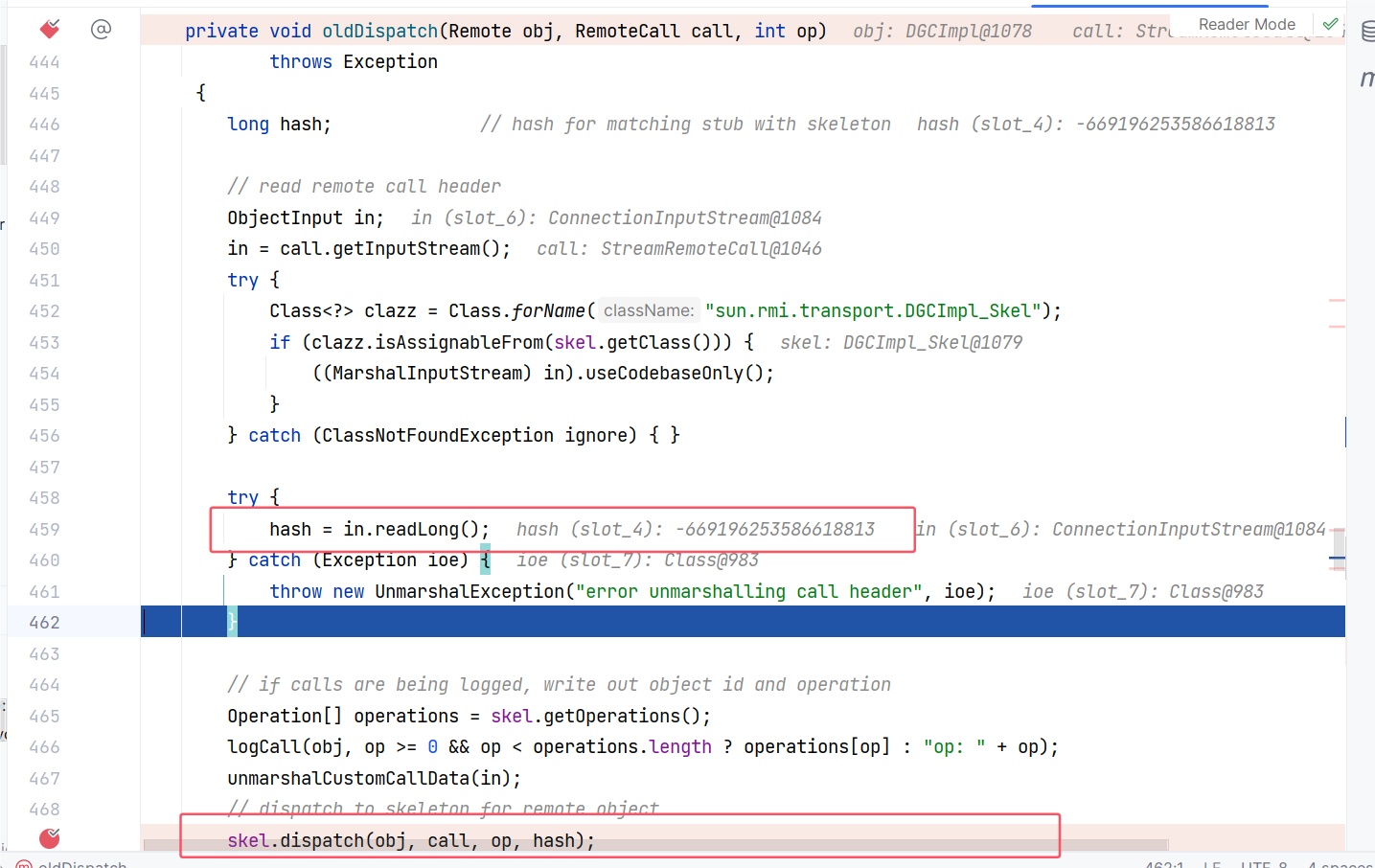

UnicastServerRef 的 oldDispatch 方法读取了最后一个 long 数据,到这里数据流中写入的数据就被读取完了,这里的 op 是 1,hash 是 -669196253586618813L,作为 skel.dispatch 方法的参数传入:

接着会调用 DGCImpl_Skel 的 dispatch 方法,首先会判断这个 hash 值是否等于 -669196253586618813L :

所以 exploit/JRMPClient 才要往数据流中写入一个那样的数据。

此时 opnum 值为 1 ,进入 case 1:

case0 和 case1 的区别在于 case0 调用 clean 方法,而 case1 调用 dirty 方法。这里选用了 case1 。

最后在这里触发反序列化。

以上就是 DGC 调用的过程了,exploit/JRMPClient 向数据流写入的每一个数据都是有意义的,不得不赞叹其精妙。

测试使用

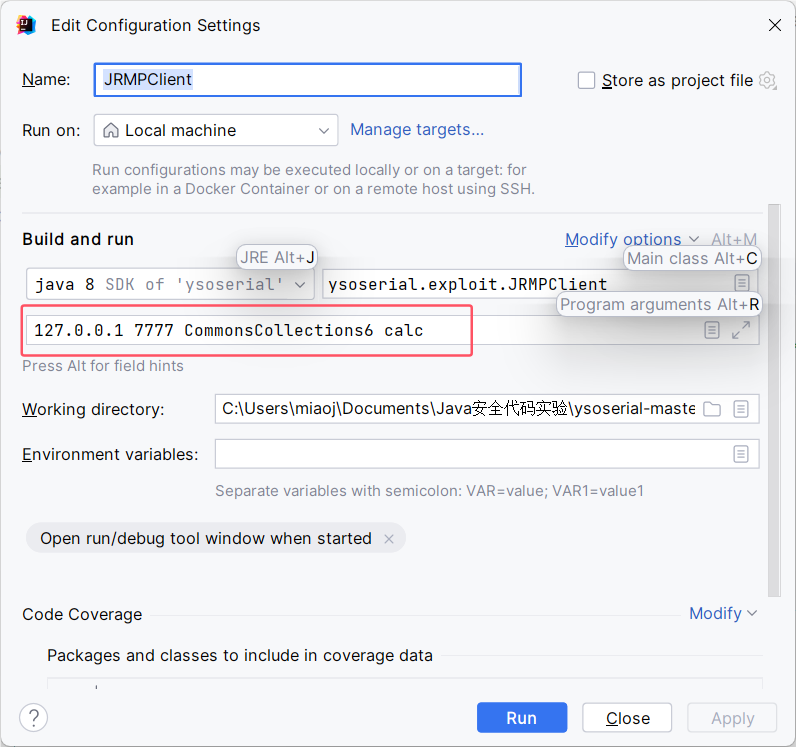

先启动 payloads/JRMPListener ,再启动 exploit/JRMPClient(记得启动时要带上参数),我爆出了如下错误:

看来是被拦截了,有某种安全机制阻止我反序列化 HashSet 这个类。可能是高版本的 JEP 290 导致的。

将 JDK 版本降为 8u65 后成功运行并弹出计算器:

exploit/JRMPListener + payloads/JRMPClient

攻击流程如下:

1、攻击方在自己的服务器使用 exploit/JRMPListener 开启一个 rmi 监听

2、往存在漏洞的服务器发送 payloads/JRMPClient ,payload 中已经设置了攻击者服务器 ip 及 JRMPListener 监听的端口,漏洞服务器反序列化该 payload 后,会去连接攻击者开启的 rmi 监听,在通信过程中,攻击者服务器会发送一个可执行命令的 payload,从而达到命令执行的目的。

payloads/JRMPClient

作者在注释中给出了调用链:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
* UnicastRef.newCall(RemoteObject, Operation[], int, long)
* DGCImpl_Stub.dirty(ObjID[], long, Lease)
* DGCClient$EndpointEntry.makeDirtyCall(Set<RefEntry>, long)
* DGCClient$EndpointEntry.registerRefs(List<LiveRef>)
* DGCClient.registerRefs(Endpoint, List<LiveRef>)
* LiveRef.read(ObjectInput, boolean)
* UnicastRef.readExternal(ObjectInput)
*
* Thread.start()
* DGCClient$EndpointEntry.<init>(Endpoint)
* DGCClient$EndpointEntry.lookup(Endpoint)
* DGCClient.registerRefs(Endpoint, List<LiveRef>)
* LiveRef.read(ObjectInput, boolean)
* UnicastRef.readExternal(ObjectInput)

从下往上看,入口点是 UnicastRef 的 readExternal 方法。UnicastRef 继承了 java.io.Externalizable ,所以在反序列化时会触发其 readExternal 方法。

然后在 DGCClient.registerRefs(Endpoint, List) 处出现分支选项,所以出现两条链子。

来看代码,payloads/JRMPClient 的 getObject 方法:

首先是从参数中分割出主机名和端口号,如果没有设置,则随机生成一个端口号。

然后获取一个 UnicastRef 对象,设置好参数。再将其封装进 RemoteObjectInvocationHandler 对象,最后利用这个 RemoteObjectInvocationHandler 对象生成一个代理对象。那么这个 proxy 在被反序列化时就会先调用 RemoteObjectInvocationHandler 的父类 RemoteObject 的 readObject 方法。

接下来看 main 方法:

第一行是将当前线程的上下文类加载器(Context ClassLoader)设置为 JRMPClient 类的类加载器。

第二行就是调用 PayloadRunner.run 方法,前面说过了,PayloadRunner.run 方法就是先调用传入对象的 getObject 方法,将获取到的对象序列化再反序列化。

下面我们调试一下 payloads/JRMPClient 。在 RemoteObject.readObject 和 UnicastRef.readExternal 处下好断点,开始调试:

首先来到了 PayloadRunner.run 方法:

这里调用 getObject 方法时为其设置的参数是 “calc.exe” ,我觉得很奇怪,继续跟进 payloads/JRMPClient 的 getObject 方法往下看:

果然获取到的 host 是 “calc.exe” ,而端口号是随机生成的 11871 。

之后就是把这个 host 封装进了 TCPEndpoint :

后面就没什么可看的了,回到 PayloadRunner.run:

接下来会调用 Serializer.serialize 将结果序列化。

跟进 Serializer.serialize:

最后所有的一切都会封装进 serialized 数组,然后调用 Deserializer.deserialize 将其反序列化:

Deserializer.deserialize:

以上就是 PayloadRunner.run 方法的工作流程。

继续跟进,来到了 RemoteObject.readObject 方法:

在方法的最后调用 ref.readExternal ,也就是 UnicastRef.readExternal 方法。

继续跟进 UnicastRef.readExternal 方法:

调用 LiveRef.read ,继续跟进 LiveRef.read :

在方法的最后调用了 DGCClient.registerRefs ,跟进它:

在这里分化出了两条路,一条是 EndpointEntry.lookup ,一条是 EndpointEntry.registerRefs 。

先来看 EndpointEntry.lookup :

这里调用了 DGCClient$EndpointEntry 的构造方法,跟进它:

这里调用了 renewCleanThread.start ,其实就是 Thread.start ,单开一个线程用于通信。

那么这个分支就结束了。

接下来看另一边 EndpointEntry.registerRefs ,在 EndpointEntry.registerRefs 方法的最后调用了 makeDirtyCall :

跟进 DGCClient$EndpointEntry.makeDirtyCall 方法:

这里调用了 dgc.dirty ,也就是 DGCImpl_Stub 的 dirty 方法,跟进它:

这个方法的架构和 RegistryImpl_Stub 的 bind 方法差不多,都调用了 UnicastRef 的 newCall 方法、invoke 方法和 done 方法。

UnicastRef 的 newCall 方法发起一个远程调用,并传递相关的信息;invoke 方法执行实际的远程方法调用,负责整个从发起调用到接收结果的过程。它处理了网络通信、序列化/反序列化、以及异常处理;done 方法在远程方法调用结束后进行资源清理和上下文关闭,确保系统资源得以释放,避免资源泄漏。

UnicastRef 的 invoke 方法:

调用 call.executeCall() ,实际上是调的 StreamRemoteCall.executeCall() 方法。

StreamRemoteCall 的 executeCall() 方法:

这里根据 returnType 来判断如果正常的话直接返回,异常的话则反序列化服务端传来的对象。

回到 DGCImpl_Stub 的 dirty 方法,在上一步中如果判断正常,那么最后是在这里反序列化:

到这里 payloads/JRMPClient 就分析完了。大体上就是开启监听(以便于与 exploit/JRMPListener 通信),然后调用 dirty 方法,反序列化攻击服务端传过来的数据,从而造成攻击。

exploit/JRMPListener

main 方法

main 方法中同样提示了使用此类需要三个参数:端口号、payload 类型、payload 参数(也就是要执行的命令)。

接着调用了 JRMPListener 的 run 方法,且存在调用链:main -> run -> doMessage -> doCall 。

run 方法

run 方法实现了一个简单的多线程服务器,用于接收和处理来自客户端的连接,并基于传输协议进行相应的操作。run 方法首先会从数据流中读取数据:

然后会根据 protocol 的值来调用不同的处理逻辑:

无论是第一种基于流的协议,还是第二种用于单次操作的协议,最后都会调用 doMessage 方法。如果是其他的协议则会报错。JRMP 协议通常是基于流的,所以会走第一个 case 。

doMessage 方法

doMessage 方法同样是根据接收到的数据执行不同的操作:

如果接收到的数据是一个 RMI 请求,那么调用 doCall 方法;

如果是一个 ping 消息,那么响应一个 PingAck 消息,表示服务器收到了 ping 请求并确认连接正常;

如果是一个 DGC 的应答包,那么使用 UID.read(in) 从输入流中读取 UID 对象,这通常与远程对象的生命周期管理相关。

doCall 方法

docall 方法首先是定义了一个匿名内部类 ObjectInputStream ,重写了 ObjectInputStream 中的 resolveClass 方法,然后实例化了一个对象:

匿名内部类没有名字,并且在定义时就直接实例化。它允许你在方法内部或局部范围内定义类,同时重写或扩展父类(或接口)的功能。

在这个匿名内部类中,重写了 ObjectInputStream 的 resolveClass 方法。resolveClass 方法的作用是在反序列化过程中,根据 ObjectStreamClass 对象的描述信息来加载实际的类。

如果类名是 “[Ljava.rmi.server.ObjID;”(表示 ObjID[] 数组),则返回 ObjID[].class 。

如果类名是 “java.rmi.server.ObjID”,则返回 ObjID.class 。

如果类名是 “java.rmi.server.UID”,则返回 UID.class 。

如果遇到其他类名,则抛出 IOException 。

也就是说,在这里允许反序列化的类有三个:ObjID[].class 、ObjID.class 和 UID.class 。其他的类是不允许反序列化的,这样就避免了服务端被攻击。

接下来 doCall 方法读取了一个 ObjID 对象,并且如果 read.hashCode() == 2 ,那么表示这是一次 DGC 调用:

read.hashCode() 方法其实就是返回了它的 objNum 属性:

前面在分析 DGC 处理逻辑的时候也提到了 ObjID 对象的 objNum 属性值是 2 ,这里放一张原图吧:

所以 doCall 也通过这种方式来判断是否是 DGC 调用。

doCall 方法的最后,服务端向客户端返回一个 BadAttributeValueExpException 异常,恶意对象 payload 就被放置在这个 BadAttributeValueExpException 的 val 属性值当中了:

这里写入数据 oos.writeByte(TransportConstants.ExceptionalReturn) 表明是一个异常返回,其值是 2 :

payloads/JRMPClient 中提到过,客户端应该是在 StreamRemoteCall 的 executeCall() 方法反序列化:

那么 exploit/JRMPListener 的分析到这里就结束了。

测试使用

在测试之前,先修改一下 PayloadRunner.run 方法,因为在前面调试的时候知道这个 run 方法为 getObject 方法设置的参数不合理,所以这里修改一下参数:

然后为 exploit/JRMPListener 设置一下运行参数:

先启动 exploit/JRMPListener ,再运行 payloads/JRMPClient ,就可以成功弹出计算器了:

事实上,如果参数可控,那么只要客户端向恶意服务端执行了一个 lookup 方法,就会遭受攻击:

这样也是可以的。

总结

ysoserial 中的 JRMP 模块可以作为针对 DGC 攻击的经典范例。

参考文章

ysoserial exploit/JRMPListener 原理剖析

ysoserial exploit/JRMPClient 原理剖析

Ysoserial-JRMPListener/JRMPClient 学习
